Čerpadlo na vodu IBO JET 100A

Podrobný popis

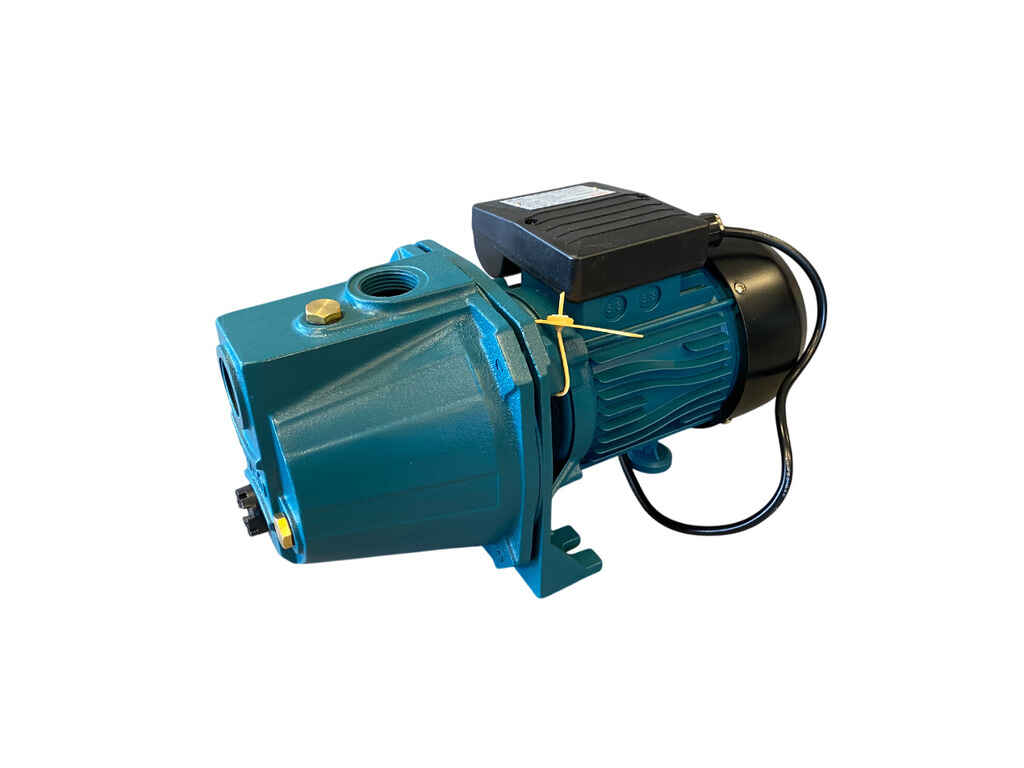

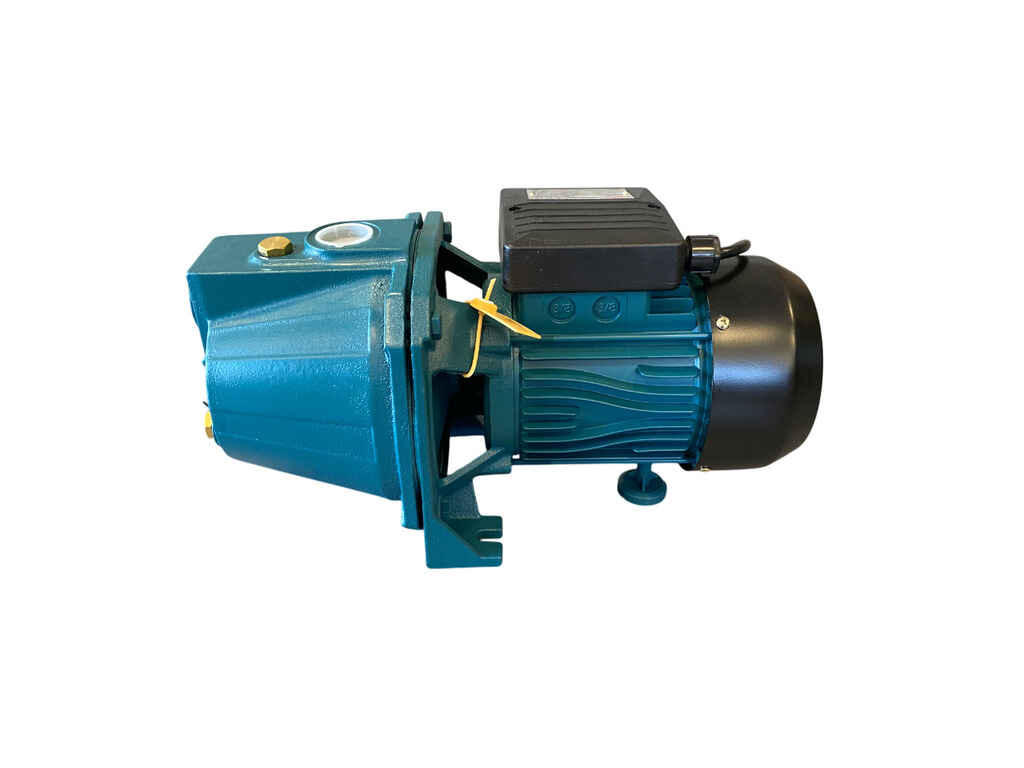

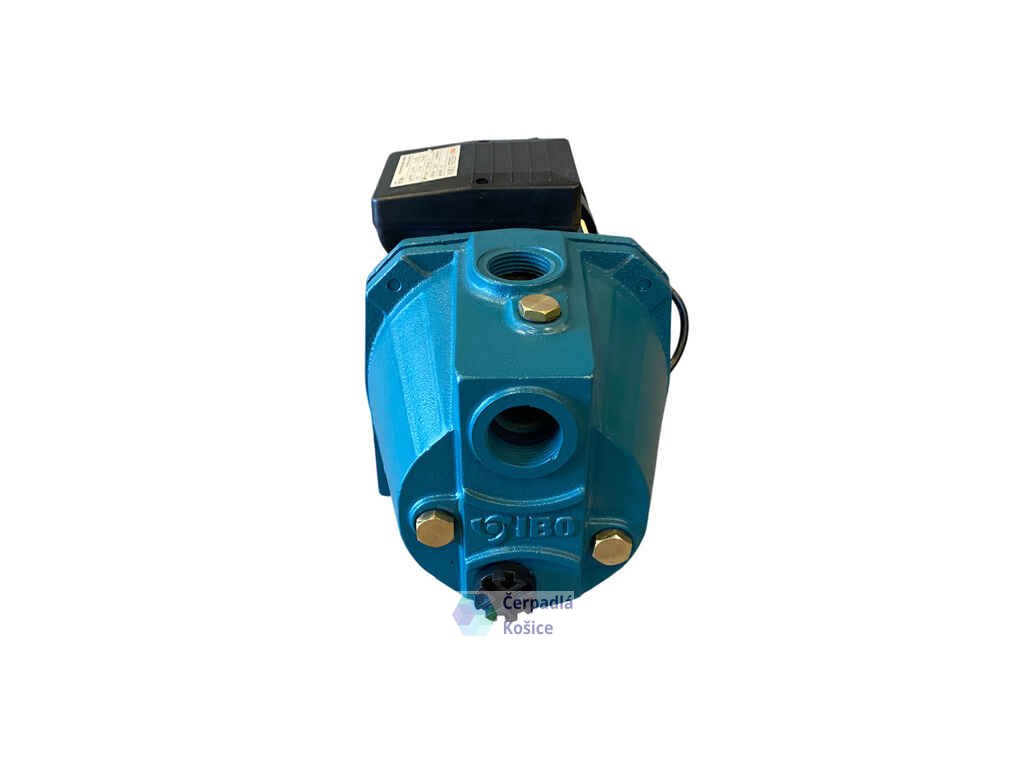

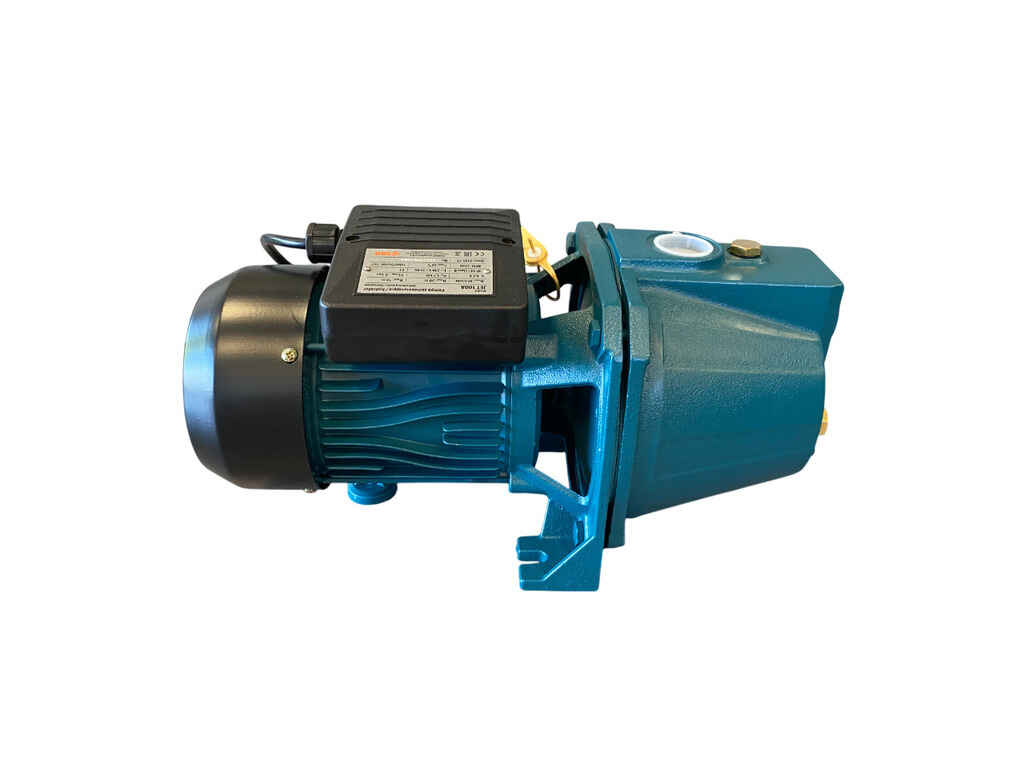

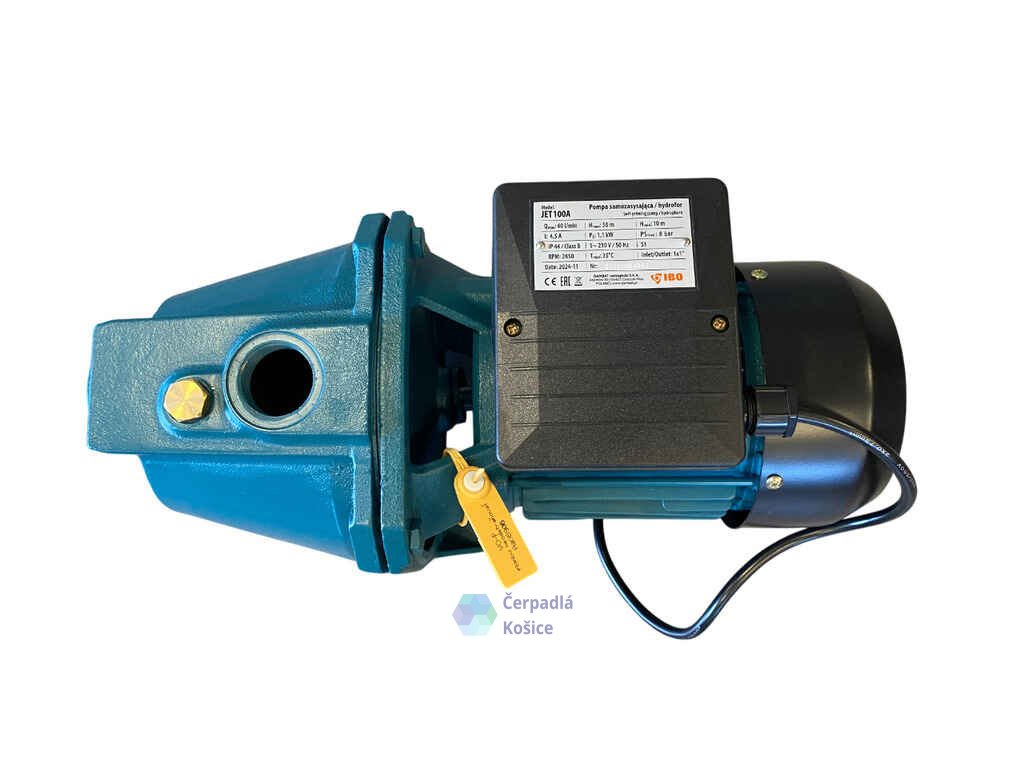

Samonasávacie čerpadlo na vodu IBO Jet 100A

Samonasávacie čerpadlo IBO JET 100A je ideálnou voľbou pre rýchle odčerpanie čistej, úžitkovej vody vody zo studni, vrtov a jazierok. So svojimi hydraulickými parametrami sa používa na zásobovanie rodinných domov, chatiek a malých fariem tlakovou vodou z vlastných odberov alebo vodojemov.

IBO Jet 100 A je samonasávacie liatinové čerpadlo na vodu, ktoré sa používa sa na nepretržitú, alebo prerušovanú dodávku čistej vody bez mechanických nečistôt do teploty 35°C

Perfektne funguje ako napájací prvok pre závlahové systémy, alebo ako čerpadlo na zvýšenie tlaku vo vodovodnej sieti. Používa sa všade tam, kde je hladina vody v zdroji v hĺbke nie nižšej ako 8 m od miesta, kde je čerpadlo inštalované.

Technické parametre IBO JET 100A

• Maximálny výtlak čerpadla - 50 (m)

• DN sania/výtlaku - 1"

• Maximálny prietok čerpadla - 60 (l/min)

• Príkon elekt. motora - 1.1 (kW)

• Otáčky motora - 2850 (ot/min)

• Napätie/kmitočet - 230/50 (V/Hz)

• Menovitý prúd - 4.5 (A)

Zloženie čerpadla Jet 100A

• Hriadeľ - nerezová oceľ

• Obežné koleso - noryl

• Teleso čerpadla - šedá liatina

• Konzola - šedá liatina

• Zadné ložiskové teleso - šedá liatina

• Mechanická upchávka - keramika, NBR

• Teleso motora - zliatina hliníka

• Difúzor : technopolymer

Čerpadlo na vodu IBO Jet 100A a nasávanie vody

• Čerpadlo jet 100A pracuje tak, že pod tlakom nasáva vodu zo sacieho potrubia a prostredníctvom lopatiek tlačí vodu k okrajom obežného kolesa. Ďalej sa tekutina dostáva k výtlačnému hrdlu telesa čerpadla.

• Na začiatku čerpadlo nasáva do obežného kolesa ako tekutinu, tak aj vzduch. Avšak vďaka konštrukcii lopatkového kolesa a odstredivej sile sa tekutina  s väčšou hmotnosťou tlačí smerom k vonkajším okrajom obežného kolesa, zatiaľ čo ľahší vzduch ma tendenciu sa zhromažďovať blízko stredu.

• Odvetranie vzduchu: Na vrchnej časti telesa čerpadla sa zvyčajne nachádza odvzdušňovacia zátka na odvetranie vzduchu. Oddelený vzduch sa zhromažďuje v tejto komore a je vypúšťaný cez ventilačný otvor, zatiaľ čo tekutina pokračuje v pohybe smerom k výstupu.

• Akonáhle je čerpadlo správne zavodnené a vzduch bol odstránený zo systému, čerpadlo môže pokračovať vo svojej činnosti tým, že udržiava nepretržitý tok tekutiny. Ak sa do telesa čerpadla znova dostane vzduch (kvôli poklesu hladiny tekutiny alebo iným dôvodom), proces samonasávania sa znovu spustí na obnovenie správnej činnosti

Čo by ste mali urobiť pri montáži a inštalácii čerpadla

• Základňa čerpadla musí byť dostatočne pevná, aby absorbovala akékoľvek vibrácie motora, a čerpadlo musí byť k základni pevne priskrutkované.

• Odporúča sa zabezpečiť guľový ventil v prípade poruchy. Budete tak vedieť odstaviť čerpadlo bez straty vody v systéme

• Samonasávacie čerpadlo by malo byť nainštalované čo najbližšie k zdroju vody.

• V prípade pripojenia k ohrievaču vody musí byť medzi čerpadlom (vypúšťacím potrubím) a ohrievačom vody nainštalovaný spätný ventil, aby sa zabránilo spätnému toku vysokotlakovej pary. Podtlak na vstupe je potrebný aj na zabránenie kavitácii.
