Ochrana proti chodu na sucho LRP5

Podrobný popis

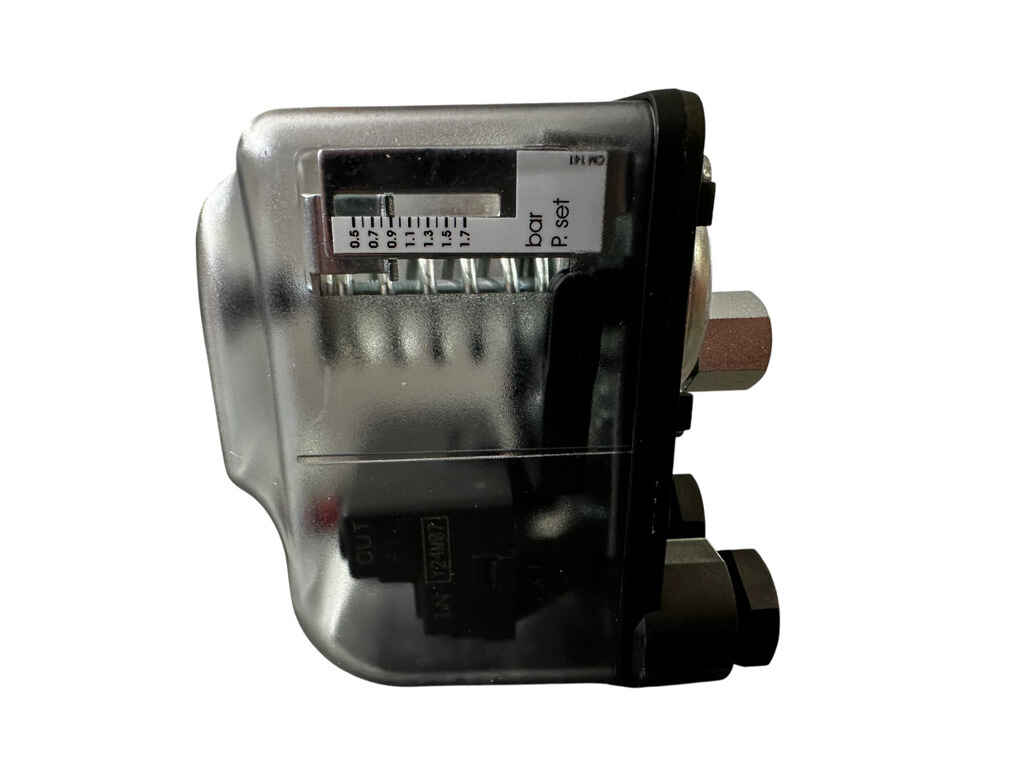

Ochrana proti chodu na sucho LRP5 230V

LR5 je spoľahlivé zariadenie, podobné tlakovému spínaču, ktoré slúži na ochranu čerpadla pred jeho poškodením v prípade, že by pracovalo bez vody. Vďaka tomu sa životnosť čerpadla výrazne predlžuje a zároveň sa znižuje riziko porúch. Jednoducho povedané, LR5 automaticky zastaví čerpadlo, keď nie je voda, čím mu zabráni v zbytočnom alebo škodlivom behu „nasucho“

Kľúčové vlastnosti

• Chráni čerpadlo pred poškodením pri nedostatku vody
• Jednoduchá inštalácia na potrubie vďaka kompaktným rozmerom
• Spoľahlivý tlakový spínač s nastaviteľným rozsahom
• Vhodné pre samosávacie a ponorné čerpadlá na 230V

Elektrické zapojenie ochrany čerpadla proti behu na sucho LR5 Tlakový spínač LPR/5 má dva elektrické kontakty, ktoré sú od seba izolované a v bežnom stave sú otvorené. Keď je systém pod tlakom, oba kontakty sa automaticky uzavrú. To isté sa stane, ak tlak klesne na vopred nastavenú minimálnu hodnotu.

Skúška rozpojenia kontaktov

Stlačte plastovú páčku smerom nadol na miestach označených šípkami a uistite sa, že elektrické kontakty sú voľné na pohyb.

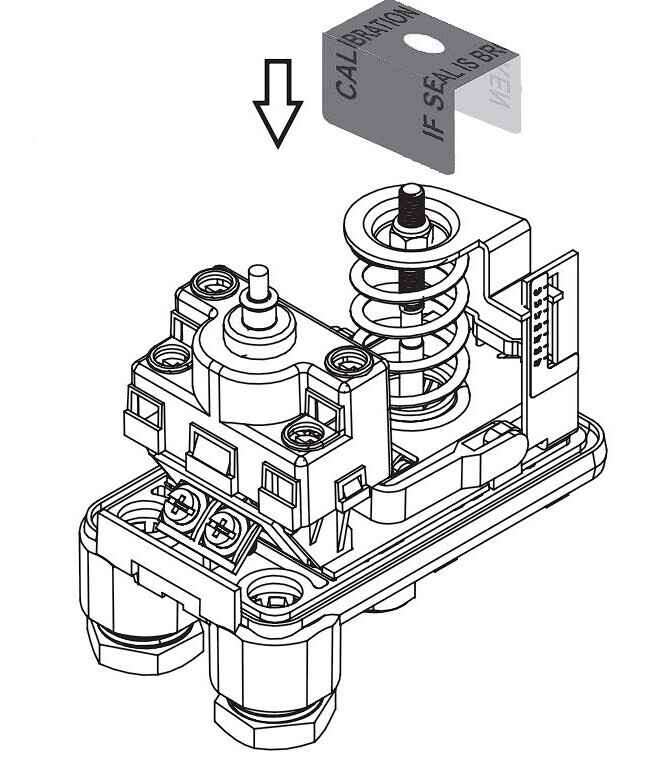

Aplikácia kalibračného krytu

Kryt aplikujte nad ukazovateľ stupnice, aby zakrývala nastavovaciu maticu a zabránila neoprávnenej manipulácii s nastavenou hodnotou kalibrácie.

Technické parametre modelu LPR5

• Maximálny tlak: 5,0 bar
• Rozsah nastavenia: 0,5 – 1,7 bar
• Stupnica: od 0,5 do 1,7 bar
• Nastavenie z výroby: 0,9 bar
• Minimálny resetovací rozdiel: 0,5 bar
• Výrobné tolerancie: ±0,10 bar
• Rozmery: 49 × 49 × 0,8 mm
• Teplotný rozsah kvapaliny: 20 až 110 °C
• Maximálna teplota okolia: 50 °C
• Hydraulické pripojenie: 1/4" G
• Stupeň ochrany: IP 44
• Menovitý prúd: 16 (10) A
• Maximálne napätie: 250V
• Frekvencia: 50 – 60 Hz
• Impulzné napätie (EN 60730-1): 2,5 kW
• Maximálna frekvencia spínania: 14 cyklov/min

Aby ochrana proti chodu na sucho LR5 fungovalo správne, vyhnite sa nasledujúcim situáciám

• Neprekračujte maximálnu vonkajšiu teplotu (55 °C)
• Neprekračuj maximálnu teplotu kvapaliny (110 °C)
• Nepoužívajte „špinavú“ alebo znečistenú vodu
• Neumiestňujte zariadenie do prostredia s agresívnou korozívnou atmosférou
